AFPM系列消防設備電源監控系統能夠對消防設備的電源進行實時監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、錯相以及過流（過載）等故障信息并實時報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，保障消防聯動系統的可靠性。

AFPM100消防設備電源監控系統的監控設備主要是壁掛式，其主要參數及組成部件如下表所示。

類型 功能		壁掛式（一）	壁掛式（二）
型號		AFPM100/B1	AFPM100/B
總線通訊方式		二總線	二總線/RS485
監控容量		128點（可擴展）	≤128點（可擴展）
外形尺寸		550(H)×450(W)×200(D)	500(H)×400(W)×200(D)
主 要 組 成 部 件	計算機	8″工業平板電腦，Windows XP，AFPM100消防設備電源監控軟件	5″點陣液晶顯示器，AFPM100消防設備電源監控軟件
	輸入輸出模塊	內置遠程智能I/O模塊	內置遠程智能I/O模塊
	聲光報警器	內置喇叭、指示燈	內置喇叭、指示燈
	備用電源	內置電池	內置電池

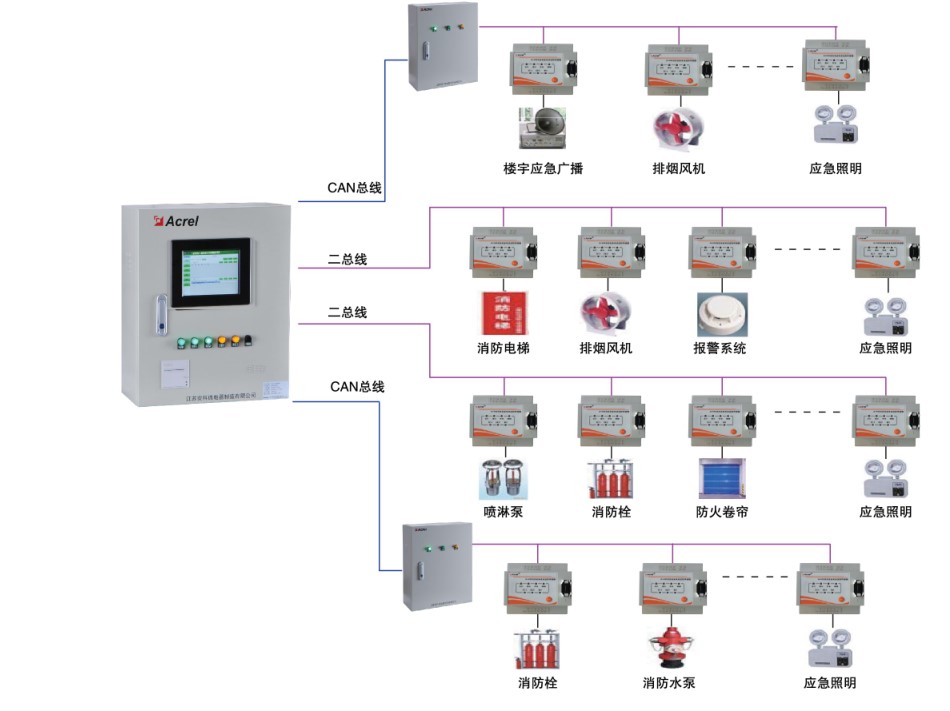

AFPM100消防設備電源監控系統采用AFPM100/B1消防設備電源狀態監控器+區域分機+電壓電流傳感器三層結構組網模式， 適用范圍廣，滿足各種環境的現場，便于區域化管理，傳感器與監控器之間采用二總線通訊，監控器與分機之間采用CAN總線通訊，滿足了通訊實時性高的要求。

CAN總線(ZRNH-RVSP-2×1.5mm2)

二總線(ZRNH-RVSP-2×2.5mm2)

消防設備電源狀態監控器

區域分機

傳感器
